Supongamos que el plan de copia de seguridad tiene las siguientes opciones de cinta:
Imaginemos que la primera operación de copia de seguridad está programada para el viernes, 1 de enero. A las 23:00 de ese día, se crea la primera copia de seguridad completa (320 GB en la cinta cuyo tamaño es de 400 GB). Como la opción Utilizar un conjunto de cintas separado está seleccionada, se expulsa la cinta actualmente montada (si no es una cinta en blanco). Entonces se carga especialmente una cinta en blanco para realizar una copia de seguridad de los datos. La cinta está marcada con el número 01 en la figura siguiente. De acuerdo con la leyenda descrita en la sección Caso a analizar, la copia de seguridad completa se muestra como un rectángulo naranja en la figura.
Las configuraciones del esquema de copia de seguridad GFS especificadas impulsa la copia de seguridad de los datos solo los Días hábiles, por lo que la próxima copia de seguridad se crea a la misma hora (23:00) el lunes 4 de enero. Esta copia de seguridad es una copia incremental (16 GB) que se escribe sobre la misma cinta 01, ya que Utilizar siempre una cinta en blanco: para cada copia de seguridad incremental está desactivada. La copia de seguridad aparece como un rectángulo verde en la figura.
Las próximas tres copias de seguridad incrementales se escriben sobre la cinta 01 el 5, 6 y 7 de enero. Como consecuencia, el espacio libre de la cinta es de solo 16 GB al momento.
El 8 de enero, la copia de seguridad diferencial de datos (40 GB) se registra sobre la misma cinta 01, ya que Utilizar siempre una cinta en blanco: para cada copia de seguridad diferencial está desactivada. Sin embargo, la cinta llega a su final después de que se escriben los primeros 16 GB de la copia de seguridad. A continuación, el cargador desmonta y expulsa la cinta de la unidad y la ubica en una ranura. Más adelante, se carga y se monta una cinta en blanco sobre la misma unidad y después la copia de seguridad (últimos 24 GB) continúa desde el principio de la cinta nueva.
La próxima figura representa el archivo comprimido de la copia de seguridad de datos al momento. La copia de seguridad diferencial aparece como un rectángulo azul en la figura. El número 1 en el rectángulo gris marca la copia incremental creada el lunes de la 1.ª semana del año.
A partir de entonces, las copias de seguridad se escriben sobre la cinta 02:
La próxima copia de seguridad completa (320 GB) debería escribirse el viernes de la cuarta semana. Sin embargo, la cinta 02 tiene solo 104 GB de espacio libre al momento. Entonces, después de que la cinta llega a su final, el registro continúa desde el comienzo de la cinta en blanco 03.
Tenga en cuenta que la tarea Limpieza se ejecuta después de cada operación de copia de seguridad para el esquema GFS. Esta tarea elimina todas las copias de seguridad antiguas. La próxima figura muestra rectángulos gris oscuro en representación de las copias de seguridad eliminadas hasta el momento.
Físicamente, las copias de seguridad eliminadas permanecen en las cintas; sin embargo la información acerca de las copias de seguridad se elimina de la base de datos del nodo de almacenamiento.

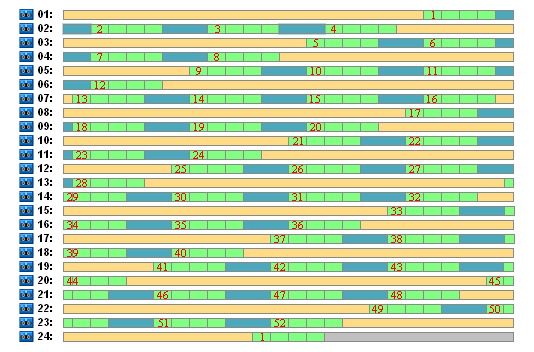

La siguiente figura muestra las copias de seguridad eliminadas como real, pero revela el uso de la cinta durante todo el año para el esquema de copia de seguridad GFS en combinación con las opciones de cintas especificadas. Un número en el rectángulo verde indica una copia de seguridad incremental creada el lunes de la semana correspondiente del año.
Uso de la cinta durante el primer año
La próxima figura muestra el uso real de las cintas con espacio libre en vez de las copias de seguridad eliminadas el primer viernes del año siguiente. En ese momento la copia de seguridad diferencial (rectángulo azul) se escribe sobre la cinta 24.
La copia de seguridad completa almacenada en la cinta 01 se elimina después de que se crea la próxima copia de seguridad completa sobre las cintas 23 y 24 el viernes de la semana n.º 52. Como todas las copias de seguridad de la cinta 01 se han eliminado, la cinta se considera virgen y puede volver a utilizarse.
Un análisis más completo del ejemplo comprueba que la cantidad máxima de cintas necesarias para almacenar la copia de seguridad de los datos es de 25. Este máximo ocurre en la semana n.º 16 del año siguiente.
Las figuras anteriores muestran que la recuperación de datos necesita una o dos cintas para una copia de seguridad completa, dos o tres cintas para una copia de seguridad diferencial y una, dos o tres cintas para una copia de seguridad incremental.
Por ejemplo, si necesitamos recuperar datos de una copia de seguridad creada el lunes de la semana n.º 52, la tarea necesitará las siguientes cintas:
El ejemplo revela las siguientes deficiencias de la combinación esquemática con las opciones de cintas especificadas:
