Supongamos que el plan de copia de seguridad tiene las siguientes opciones de cinta:
La figura a continuación muestra el uso de las cintas para el esquema ToH combinado con las opciones de cintas mencionadas anteriormente. La parte repetida del esquema contiene 16 sesiones de copia de seguridad. La figura muestra el estado del archivo comprimido de la copia de seguridad en el momento en el que la sesión n.º 17 ha terminado.
Como el esquema de copia de seguridad Torres de Hanói necesita la presencia de solo una copia de seguridad en cada nivel, todas las copias de seguridad desactualizadas se eliminan automáticamente. En la siguiente figura las copias de seguridad eliminadas están representadas con rectángulos gris oscuro. En realidad, la copia de seguridad eliminada todavía está almacenada en las cintas, pero su información se elimina de la base de datos del nodo de almacenamiento.
La figura muestra la copia de seguridad completa almacenada en la cinta 01 en ese momento, que no puede eliminarse ya que es la base de las copias de seguridad diferenciales (D, C, B) e incrementales (A) almacenadas en la cinta 02. La eliminación de la copia de seguridad completa se posterga hasta que las cuatro copias de seguridad mencionadas anteriormente se eliminen.

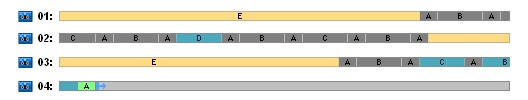

La próxima figura muestra el contenido de las cintas en el momento antes de la creación de una nueva copia de seguridad en el nivel D:
En ese momento, el archivo comprimido de datos ocupa cuatro cintas y el tamaño total de las copias de seguridad escritas hasta el momento es el máximo para el ejemplo. Sin embargo, si en el futuro se escribe una copia de seguridad completa al final de una cinta, el archivo comprimido ocupará cinco cintas.
Tras crear la próxima copia de seguridad en el nivel D, la cinta 01 es liberada y puede volver a utilizarse.
Tengamos en cuenta que el esquema Torre de Hanoi (ToH) combinado con las opciones específicas tiene las siguientes propiedades para el caso analizado:
