Cómo están organizados los datos de Exchange

Almacén de información

Microsoft Exchange Server almacena sus datos en un depósito único llamado almacén de información (en Exchange 2003/2007), almacén de Exchange (en Exchange 2010) o almacén administrado (en Exchange 2013 o versiones posteriores). Los componentes principales del almacén de información son los grupos de almacenamiento (sólo para Exchange 2003/2007) y las bases de datos de Exchange.

Base de datos de Exchange

Existen dos tipos de bases de datos de Exchange.

• Una base de datos del buzón de correo almacena el contenido de los buzones de correo. El contenido del buzón de correo es privado para el usuario del buzón de correo.
• Una base de datos de carpetas públicas almacena los datos de las carpetas públicas. El contenido de la carpeta pública se comparte entre múltiples usuarios. Existen bases de datos de carpetas en las versiones de Exchange anteriores a Exchange 2013.

Cualquiera de los tipos de base de datos almacena los datos en los siguientes archivos:

• Archivo de base de datos (.edb)

  Contiene encabezados de mensajes, textos de mensajes y documentos adjuntos estándar..

  Una base de datos de Exchange 2003/2007 utiliza dos archivos: .edb para los datos de texto y .stm para los datos MIME.

• Archivos de registro de transacciones (*.log)

  Contiene el historial de los cambios realizados a la base de datos. Sólo después de haber registrado de forma segura un cambio, se escribe al archivo de base de datos. Este enfoque garantiza una recuperación fiable de la base de datos en un estado consistente en caso de una interrupción repentina de la base de datos.

  Cada archivo de registro tiene un tamaño de 1024 KB. Cuando el archivo de registro activo está completo, Exchange lo cierra y crea un nuevo archivo de registro.

• Archivo de punto de comprobación (.chk)

  Realiza el seguimiento de hasta qué punto ha progresado Exchange en la escritura de la información registrada en el archivo de base de datos.

Grupo de almacenamiento

En Exchange 2003/2007, un grupo de almacenamiento es un contenedor lógico para las bases de datos de Exchange, el registro de transacciones asociado, el punto de comprobación y otros archivos del sistema. Todas las bases de datos en un grupo de almacenamiento comparten un único flujo de registro. Un grupo de almacenamiento es la unidad básica para la copia de seguridad y recuperación.

A partir de Exchange 2010, el concepto de un grupo de almacenamiento se interrumpió. Por lo tanto, puede seleccionar bases de datos individuales para realizar la copia de seguridad. Cada base de datos se incluirá en la copia de seguridad junto con los archivos asociados necesarios.

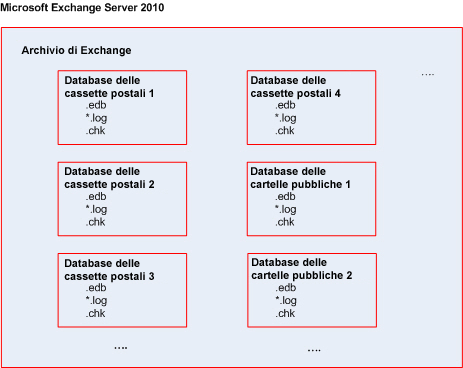

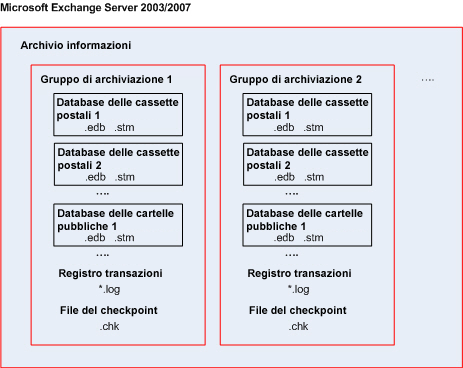

Diagrama de estructura del almacén de información

El siguiente diagrama ilustra la estructura del almacén de información para varias versiones de Exchange. Los elementos de datos que puede incluir en la copia de seguridad en el nivel de la base de datos están encuadrados en rojo.
