Supposez que le plan de sauvegarde ait les options de bande suivantes :
La figure ci-dessous montre l'utilisation des bandes pour le modèle Tour de Hanoï combiné aux options de bande mentionnées ci-dessus. La partie récurrente du modèle contient seize sessions de sauvegarde. La figure affiche l'état de la sauvegarde au moment où la 17e session est terminée.
Lorsque le modèle de sauvegarde de la Tour de Hanoï force la présence d'une seule sauvegarde à chaque niveau, toutes les sauvegardes périmées sont automatiquement supprimées. Dans la figure suivante, les sauvegardes supprimées sont dessinées par des rectangles gris sombre. En réalité, la sauvegarde supprimée est encore stockée sur les bandes, mais les informations la concernant sont supprimées de la base de données du nœud de stockage.
La figure montre la sauvegarde complète conservée sur la bande 1 pour le moment, qui ne peut pas être supprimée car elle sert de base à des sauvegardes différentielles (D, C, B) et incrémentielle (A) réelles stockées sur la bande 2. La suppression de la sauvegarde complète est reportée tant que l'ensemble des quatre sauvegardes mentionnées ci-dessus n'est pas supprimé.

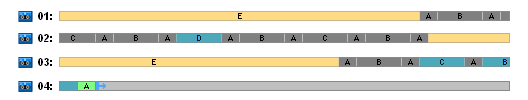

La figure suivante montre le contenu des bandes au moment précédant celui de la création de la nouvelle sauvegarde sur le niveau D :
Pour le moment, l'archive de données occupe quatre bandes, et la taille totale des sauvegardes écrites jusqu'à présent est maximale pour l'exemple. Cependant, si à l'avenir une sauvegarde complète est écrite à la fin d'une bande, l'archive occupera cinq bandes.
Après la création de la sauvegarde suivante sur le niveau D, la bande 1 est libérée et peut être réutilisée.
On remarquera que le modèle de la Tour de Hanoï combiné aux options indiquées a les propriétés suivantes pour le cas analysé :
