Organisation des données d'Exchange

Banque d'informations

Microsoft Exchange Server stocke ses données dans un seul référentiel appelé banque d'informations (dans Exchange 2003/2007), banque Exchange (dans Exchange 2010) ou banque gérée (dans Exchange 2013). Les composants principaux de la banque d'informations sont les groupes de stockage (pour Exchange 2003/2007 seulement) et les bases de données Exchange.

Base de données Exchange

Il existe deux types de bases de données Exchange.

• Une base de données de boîtes aux lettres stocke le contenu des boîtes aux lettres. Le contenu des boîtes aux lettres est privé pour l'utilisateur de boîte aux lettres.
• Une base de données de dossiers publics stocke les données des dossiers publics. Le contenu des dossiers publics est partagé entre plusieurs utilisateurs. Les bases de données de dossiers publics existent dans les versions antérieures à Exchange 2013.

Les deux types de bases de données stockent les données dans les fichiers suivants :

• Fichier de base de données (.edb)

  Contient les en-têtes des messages, le texte des messages et les pièces jointes standard.

  Une base de données Exchange 2003/2007 utilise deux fichiers : un fichier .edb pour les données texte et un fichier .stm pour les données MIME.

• Fichiers journaux des transactions (.log)

  Contient l'historique des modifications apportées à la base de données. Les modifications sont écrites dans le fichier de base de données seulement après avoir été journalisées correctement. Cette approche garantit la fiabilité de la récupération de la base de données dans un état cohérent dans le cas d'une interruption soudaine de la base de données.

  La taille de chaque fichier journal est de 1 024 Ko. Lorsqu'un fichier journal actif est plein, Exchange le ferme et crée un nouveau fichier journal.

• Fichier de point de contrôle (.chk).

  Effectue le suivi de la progression de l'écriture des informations journalisées dans le fichier de base de données.

Groupe de stockage

Dans Exchange 2003/2007, un groupe de stockage est un conteneur logique pour les bases de données Exchange, le journal des transactions associé, le point de contrôle et d'autres fichiers système. Toutes les bases de données dans un groupe de stockage partagent un seul flux de journal. Le groupe de stockage est l'unité de base pour la sauvegarde et la récupération.

Depuis Exchange 2010, la notion de groupe de stockage a été abandonnée. Par conséquent, vous pouvez sélectionner des bases de données individuelles pour la sauvegarde. Chaque base de données est sauvegardée avec les fichiers associés nécessaires.

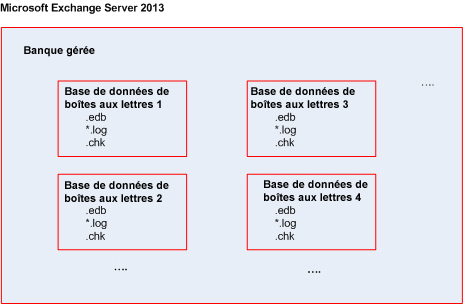

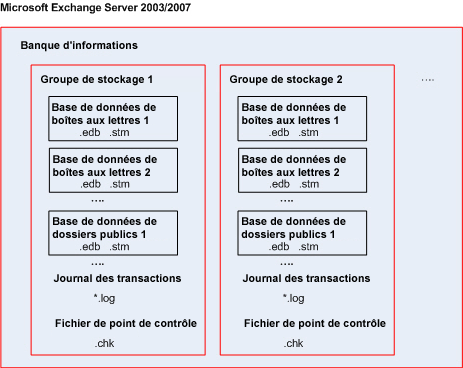

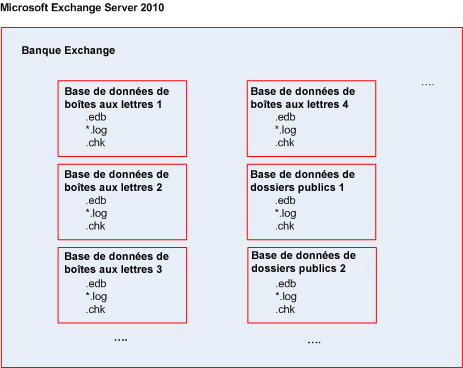

Diagramme de structure de la banque d'informations

Le diagramme suivant illustre la structure de la banque d'informations pour Exchange 2003/2007, Exchange 2010 et Exchange 2013. Les éléments de données que vous pouvez sauvegarder au niveau de la base de données sont encadrés en rouge.
