Organizzazione dei dati di Exchange

Archivio informazioni

Microsoft Exchange Server archivia i dati in un unico repository chiamato archivio informazioni (in Exchange 2003/2007), archivio di Exchange (in Exchange 2010) o archivio gestito (in Exchange 2013 o versioni successive). I componenti primari dell'archivio informazioni sono i gruppi di archiviazione (solo per Exchange 2003/2007) e i database di Exchange.

Database di Exchange

Esistono due tipi di database di Exchange.

• Un database delle caselle postali archivia il contenuto delle caselle postali. Il contenuto della casella postale è privato per l'utente della casella postale.
• Un database delle cartelle pubbliche archivia i dati delle cartelle pubbliche. Il contenuto delle cartelle pubbliche è condiviso tra più utenti. I database di cartelle pubbliche sono presenti nelle versioni di Exchange precedenti a Exchange 2013.

Ciascun tipo di database archivia i dati nei seguenti file:

• File di database (.edb)

  Contiene intestazione del messaggio, testo del messaggio e allegati standard.

  Un database di Exchange 2003/2007 utilizza due file: .edb per testo e dati e .stm per i dati MIME.

• File di registro transazioni (.log)

  Contiene la cronologia delle modifiche effettuate al database. Solo dopo che una modifica è stata registrata in modo sicuro, essa viene scritta sul file del database. Questo approccio garantisce un ripristino affidabile del database in uno stato coerente in caso di interruzione improvvisa del database.

  Ogni file di registro ha dimensioni di 1024 KB. Quando un file di registro è pieno, Exchange lo chiude e ne crea uno nuovo.

• File del punto di arresto (.chk)

  Traccia l'avanzamento di Exchange nella scrittura delle informazioni registrate nel file del database.

Gruppo di archiviazione

In Exchange 2003/2007, un gruppo di archiviazione è un contenitore logico dei database di Exchange, del registro di transazioni associato, del punto di arresto e di altri file di sistema. Tutti i database in un gruppo di archiviazione condividono un unico flusso del registro. Un gruppo di archiviazione è l'unità di base per il backup e il ripristino.

A partire da Exchange 2010, il concetto di gruppo di archiviazione è stato abbandonato. Quindi, è possibile selezionare i singoli database per il backup. Il backup di ciascun database verrà eseguito assieme ai file necessari associati.

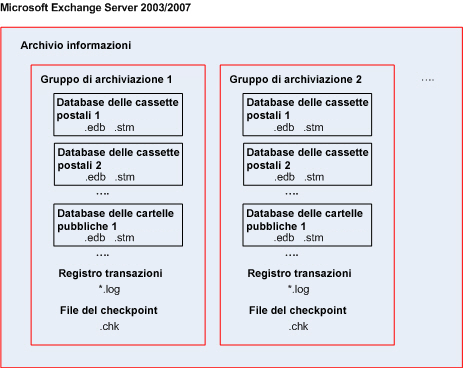

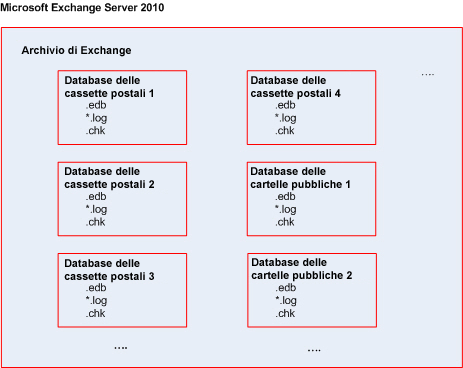

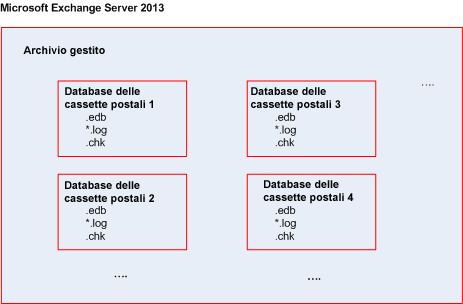

Diagramma della struttura dell'archivio informazioni

Il seguente diagramma illustra la struttura dell'archivio informazioni per varie versioni di Exchange. Gli elementi di dati di cui è possibile eseguire il backup a livello di database sono racchiusi in un riquadro rosso.
