Back-up zonder LAN

Als de ESXi-hosts voor de productie zo zwaar zijn belast dat het uitvoeren van de virtuele toepassingen niet wenselijk is, kunt u overwegen Agent voor VMware (Windows) te installeren op een fysieke machine buiten de ESXi-infrastructuur.

Als voor uw ESXi een opslag wordt gebruikt die is gekoppeld via SAN, installeert u de agent op een machine die is aangesloten op hetzelfde SAN. De agent maakt rechtstreeks vanuit de opslag een back-up van de virtuele machines en niet via de ESXi-host en het LAN. Deze mogelijkheid wordt een back-up zonder LAN genoemd.

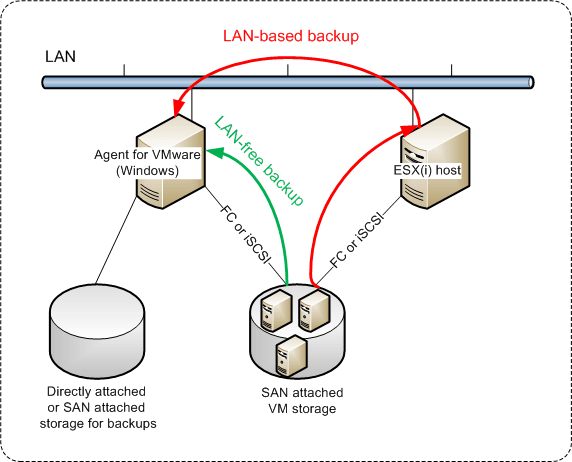

In het diagram ziet u een back-up met of zonder LAN. Toegang tot virtuele machines zonder gebruik te maken van LAN is beschikbaar als u een Fibre Channel (FC) of iSCSI Storage Area Network hebt. Als u helemaal geen gegevens van back-ups meer wilt overdragen via LAN, kunt u de back-ups opslaan op een lokale schijf van de machine met de agent of op een via SAN gekoppelde opslag.

Directe toegang tot gegevensopslag mogelijk maken voor een agent

  1. Installeer Agent voor VMware op een Windows-machine met netwerktoegang tot de vCenter Server.

  2. Verbind het LUN (Logical Unit Number) dat de gegevensopslag host, met de machine. Houd hierbij rekening met het volgende:

    • Gebruik hetzelfde protocol (d.w.z. iSCSI of FC) als voor de verbinding tussen de gegevensopslag en ESXi.

    • Het LUN moet niet worden geïnitialiseerd en moet worden weergegeven als 'offline' schijf in Schijfbeheer. Als Windows het LUN initialiseert, wordt dit mogelijk beschadigd en kan het niet meer worden gelezen door VMware vSphere.

      Om te voorkomen dat het LUN wordt geïnitialiseerd, wordt SAN-beleid automatisch ingesteld op Offline Alles tijdens de installatie van Agent voor VMware (Windows).

Dit leidt ertoe dat de agent de SAN-transportmodus zal gebruiken om toegang te krijgen tot de virtuele schijven, dat wil zeggen dat raw LUN-sectoren via iSCSI/FC worden gelezen zonder dat het VMFS-bestandssysteem wordt herkend (en Windows detecteert dit niet).

Beperkingen

  • In vSphere 6.0 en later kan de agent geen gebruik maken van de SAN-transportmodus als sommige VM-schijven zich wel en andere niet op een VMware Virtual Volume (VVol) bevinden. Back-ups van dergelijke virtuele machines zullen mislukken.
  • Back-ups van versleutelde virtuele machines, beschikbaar vanaf VMware vSphere 6.5, worden gemaakt via LAN, zelf als u de SAN-transportmodus configureert voor de agent. De agent maakt dan gebruik van NBD-transport, want VMware biedt geen ondersteuning voor SAN-transport voor het maken van back-ups van versleutelde virtuele schijven.

Voorbeeld

Als u een iSCSI SAN gebruikt, configureert u de iSCSI-initiator op de machine met Windows waarop Agent voor VMware is geïnstalleerd.

SAN-beleid configureren

  1. Meld u aan als beheerder, open de opdrachtprompt, typ diskpart en druk vervolgens op Enter.
  2. Typ san en druk vervolgens op Enter. Controleer of SAN-beleid: Offline Alles wordt weergegeven.

  3. Als er een andere waarde is ingesteld voor SAN-beleid:

    1. Typ san policy=offlineall.
    2. Druk op Enter.
    3. Voer stap 2 uit om te controleren of de instelling correct is toegepast.
    4. Start de machine opnieuw op.

Een iSCSI-initiator configureren

  1. Ga naar Configuratiescherm > Systeembeheer > iSCSI-initiator.

    Indien nodig, kunt u de applet Systeembeheer vinden door de weergave van het Configuratiescherm in te stellen op iets anders dan Startpagina of Categorie, of u kunt de zoekfunctie gebruiken.

  2. Als u Microsoft iSCSI-initiator voor het eerst opent, bevestigt u dat u de service Microsoft iSCSI-initiator wilt starten.
  3. Ga naar het tabblad Doelen, typ de Fully Qualified Domain Name (FQDN) of het IP-adres van het SAN-doelapparaat en klik vervolgens op Snel verbinding maken.

  4. Selecteer het LUN dat de gegevensopslag host en klik op Verbinden.

    Als het LUN niet wordt weergegeven, controleert u of de zonering op het iSCSI-doel toegang tot het LUN mogelijk maakt voor de machine met de agent. De machine moet worden toegevoegd aan de lijst met toegestane iSCSI-initiators op dit doel.

  5. Klik op OK.

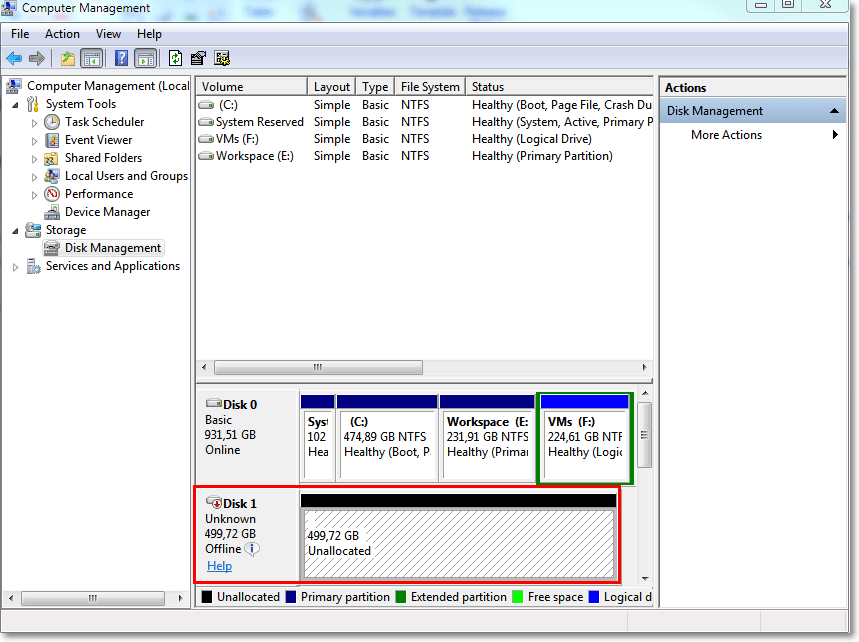

In Schijfbeheer moet dan het SAN LUN worden weergegeven dat gereed is (zie schermafbeelding).
